DCM 220-110-25A-5D
Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 5xD
Spécifications des produits

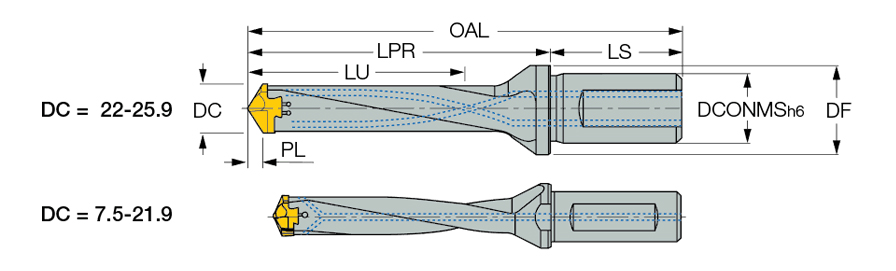

| Diamètre coupant (DC) | 22 mm | Longueur attachement (LS) | 56 mm |
| Longueur utile (LU) | 110 mm | Prédisposition pour lubrification interne (CSP) | Coolant Thru |
| Application | | Chanfreinage | Perçage | | Type de mesure | Metric |
| Type d'outil | Indexable Insert Drills | Identification plaquette étalon (MIID) | IDI 220-SG |
| Diamètre connexion côté machine (DCONMS) | 25 mm | Point Length (PL) | 4 mm |
| Code taille logement plaquette (SSC) | 22.0 | Matière du corps | Steel |
| Diamètre coupant Maximum (DCN) | 22 mm | Diamètre collerette (DF) | 32 mm |
| Diamètre coupant Maximum (DCX) | 22.9 mm | Body Diameter Reduced (BDRED) | 32 mm |
| Longueur dépassement (LPR) | 139.1 mm | Shank Diameter Tolerance (TCDMM) | h6 |
| Longueur fonctionnelle (LF) | 135.1 mm | Unité | M |
| Longueur hors tout (OAL) | 195.1 mm |
Caractéristiques du produit
| DescFamille | Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 5xD | COO | Israel |
| Remarques | Tolérance du trou : D +0.05 (+0.002) en conditions moyennes. Peut toutefois fluctuer suivant machine et conditions d'usinage Peut être utilisé pour des bagues de chanfreinage spéciales. |
Informations de livraison
Poids par pièce
0.5150

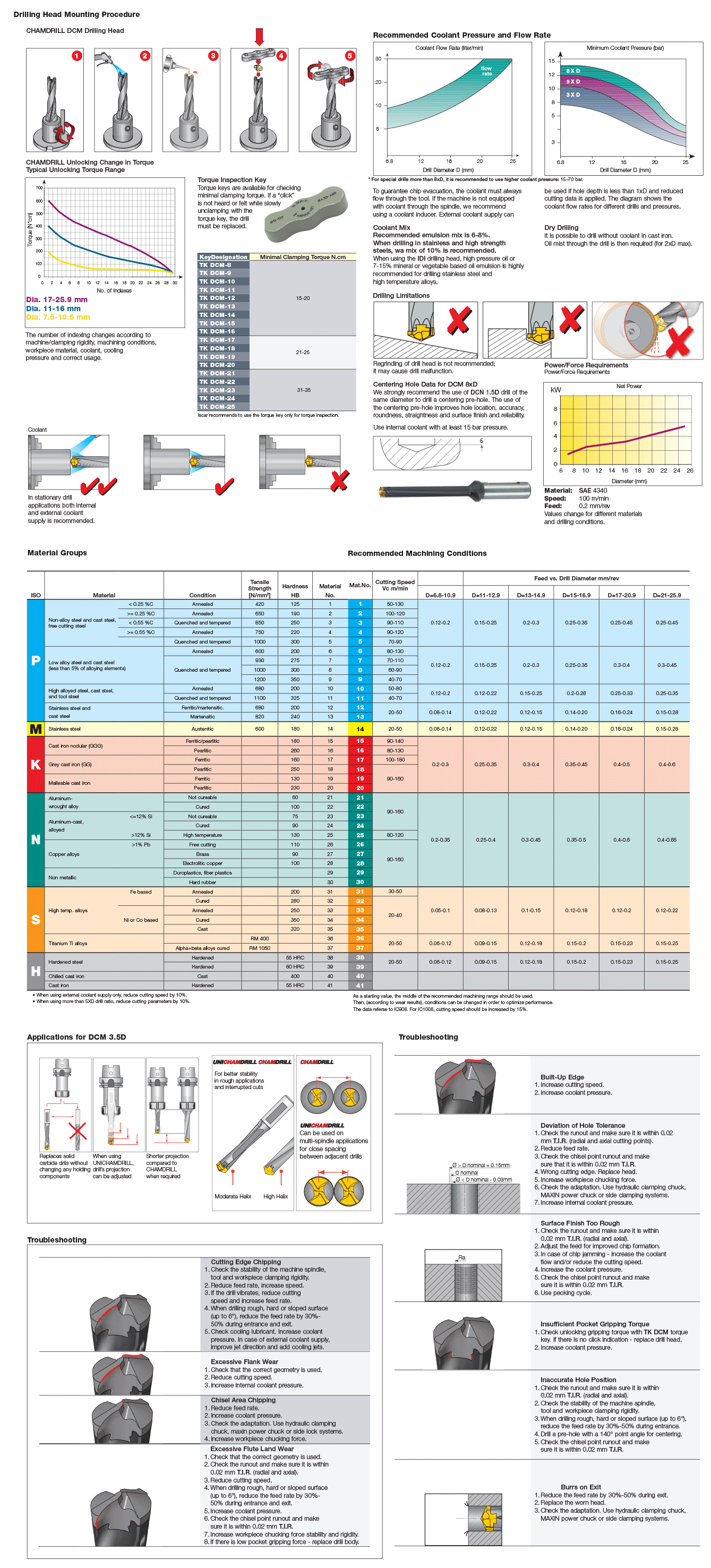

Documentation connexe
Do not monut smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
